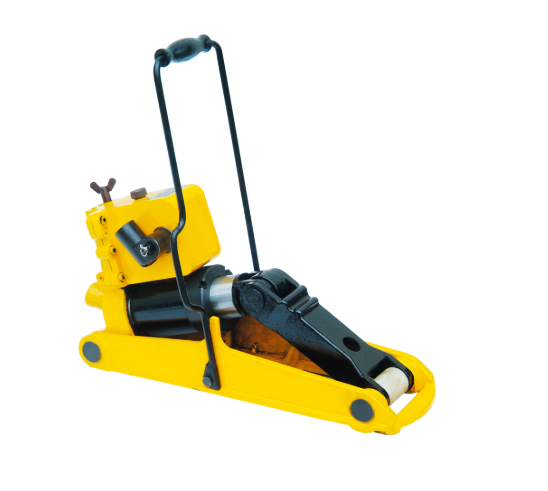

液壓起撥道器

YQB-245/196型液壓起撥道器是一種大噸位鐵路養護維修的起道及撥道作業的兩用工具，機具采用三鉸點、四連桿機構，起撥性能好，力量大，機上設有快速回油閥和溢流閥，能確保行車安全。該機具有部分零件與我公司生產的SYQD-15型液壓起道器零件通用，對公司老用戶在維修上帶來很大便利。機具具有結構簡單、自重輕、操作輕便、一機兩用等特點，是較為理想的鐵道養路維修工具。

該機具主要由油缸、活塞、底座、油箱、手動柱塞泵、撥桿、起道輪、快速回油閥、溢流閥等組成。作業時，操作手柄，使兩柱塞泵交替吸油、壓油，油液連續壓入油缸，使活塞伸出，帶動撥桿及起道輪沿著撥桿運動軌跡位移，達到起道和撥道一機兩用的效果。

主要技術參數：

 型號 YQB-245 YQB-196

 額定起道力 245KN 196KN

 額定撥道力 196KN 120mm

 最大起道量 125mm 72MPa

 最大撥道量 80mm 27.5Kg

 額定系統壓力 51Mpa 70Mpa

 自重 26.5kg 24kg

 常用操作力 250~350Nm 250~350Nm

 適用軌型 60kg/m以上 50kg/m以上
